薄板與拉手表面接點的惰性氣體保護焊超聲波檢測

應用

圓鋼的一些連接點，例如：用于乘客座位移動錨定座位或者在汽車制造過程中裝在車底盤下面通過MAG/MIG焊接的拖曳鏈接點。從安全和功能角度來考慮，要求用無損檢測證明焊接接頭的完好性能，GE歐洲方案解決中心一份關于穿透法超聲檢測的方案。

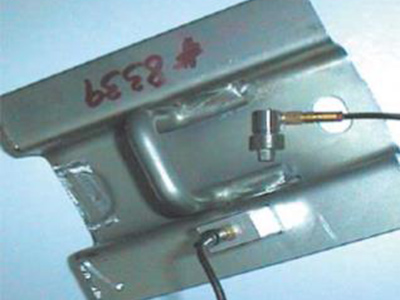

圖1汽車錨定座位的檢測示意圖

方案

焊接工件的幾何形狀變化排除了使用脈沖回波法的可能，然而穿透法對于拉手連接金屬薄板幾何形狀的變化可以提供一個很好的解決方案。出于此類檢測的目的，發射探頭通過磁性固定在工件表面發射導波，手動操作，接受探頭接受反射回來穿過焊接接頭的回波。

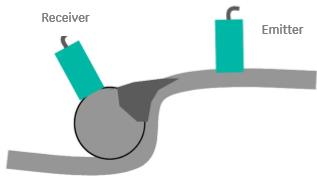

圖2檢測裝置示意圖

結果

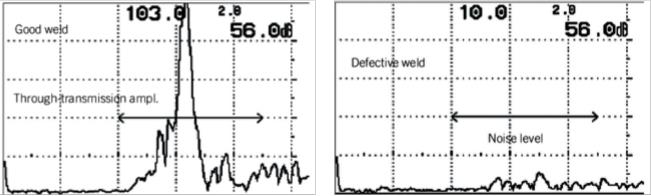

上圖闡述了A掃描檢測的接頭顯示，左邊圖片顯示的是穿透法接受探頭的信號顯示，右圖說明沒有信號被探測到，這意味著焊接接頭的連接不好或者存在焊接缺陷。

上圖展示的是發射探頭和接受探頭，帶有可變換延遲尖端的直探頭作為接受探頭用于對MIG/MAG焊接接頭的檢驗，探頭W 45/3xB 2 KE推薦作為發射探頭。

通用方案條件:

1設備：USLT USB,USM 35，USM GO+

2探頭：W 45 B2 KE1, K 2 MNE

優點：

1確保高質量等級

2減少現場故障，降低潛在的風險

3避免了破壞性試驗節約了成本，提高了工藝
